В нефтегазовой индустрии используются различные трубы, которые в общем можно разделить на две части. К первой относятся изделия, необходимые для добычи углеводородов и создания промышленной инфраструктуры для их переработки. Ко второй части относится продукция, необходимая для создания транспортных коммуникаций, которые необходимы для доставки добытых нефти и газа до места их переработки. Компанией «НОРМЕТ» производятся и поставляются трубы обеих категорий. Далее мы расскажем о бурильных нефтяных трубах и трубах, предназначенных для транспортировки нефти.

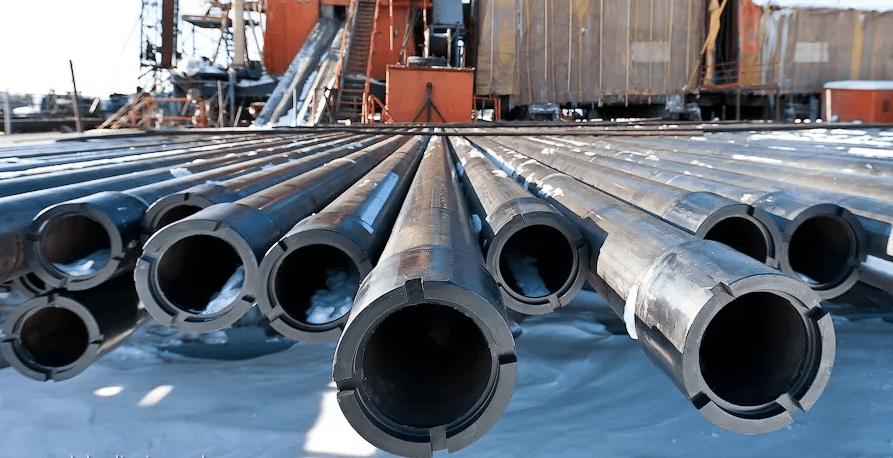

Бурильные нефтяные трубы

Трубы, используемые для добычи нефти, подразделяются на обсадные трубы для нефтяных скважин и насосно-компрессионные нефтяные конструкции. По большому счёту обсадные трубы для нефтяных скважин больше напоминают оси, ведь в их задачу входит передача вращающего момента от двигательного вала к резцу буровой установки.

Подобные трубы изготавливаются исключительно бесшовным методом и относятся к толстостенной разновидности. Ведь в процессе эксплуатации они должны выдерживать сильные нагрузки, возникающие в процессе кручения, а значит обладать повышенной прочностью.

Толщина стенок бурильных нефтяных труб варьируется от 7 мм до 10 мм, при этом габариты сечения таких труб находятся в диапазоне от 60 миллиметров до 140 миллиметров в диаметре. Крепление одной бурильной нефтяной трубы с другой осуществляется при помощи специального приспособления – замка, который располагается на торце. Таким образом прочность бурильных труб напрямую зависит от надёжности создаваемого сварного шва замка.

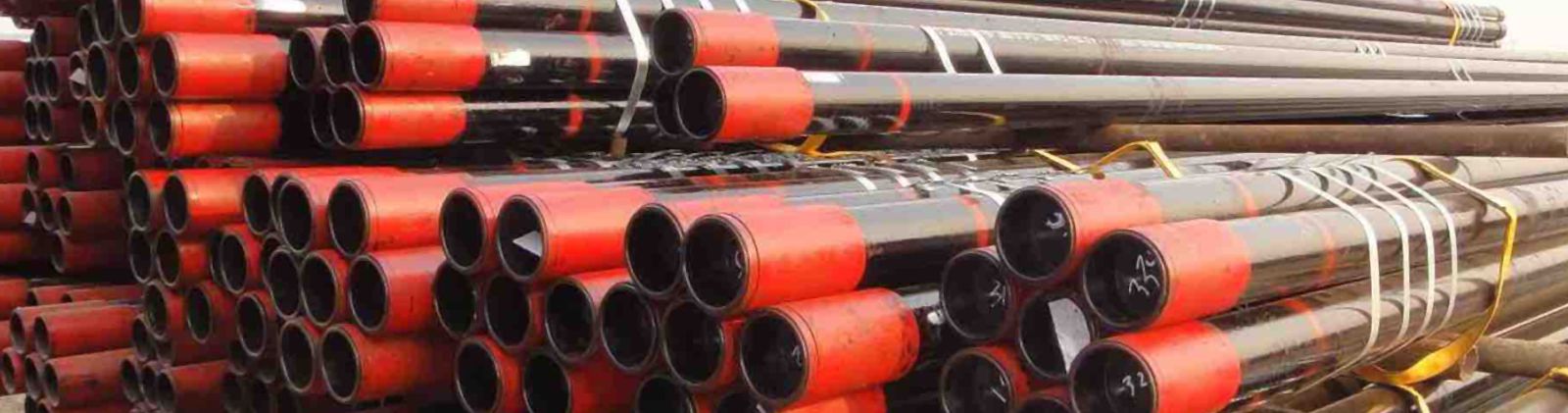

Обсадные трубы для нефтяных скважин

Обсадные трубы предназначены для сохранения целостности нефтяной скважины, благодаря которой происходит добыча нефти. Если бурильные трубы можно отнести к разновидностям осей, то обсадные трубы – к разновидностям кожухов. Для таких металлоизделий необходимо не только обеспечение высокой прочности, но и идеальной ровности для точного помещения в буровую шахту.

Обсадные трубы для нефтяных скважин должны быть толстостенными, толщина стенок должна быть не менее 5 мм и может быть толщиной до 16 миллиметров. Это обеспечивает трубам возможность выдерживать значительные нагрузки, поперечное усилие от сдвига грунтовых пластов и температурную деформацию пучения.

В общем и целом изготовление таких разновидностей труб регулируется российским государственным стандартом ГОСТ 632-80, а так же отраслевыми стандартами.

Соединение подобных труб может осуществляться как при помощи муфт, так и в раструб. При этом необходимо учитывать, что внешний диаметр обсадных труб должен был одинаковым по всей длине, а раструбы и муфт обычно выступают за край. Для решения этой проблемы используются муфты особой конструкции.

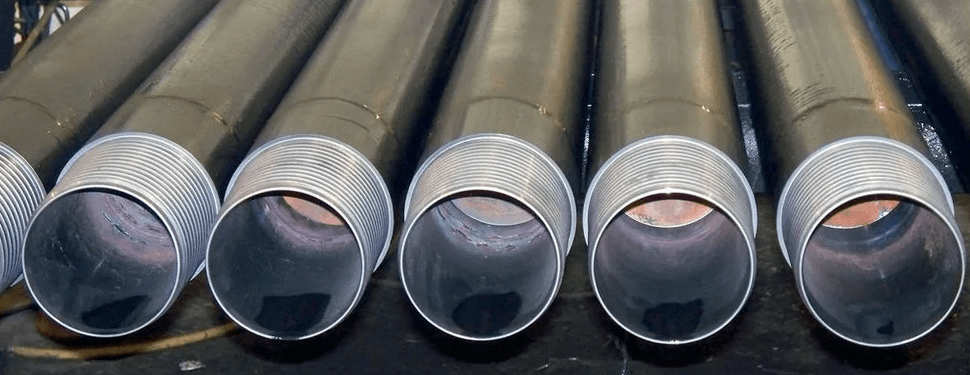

Насосно-компрессионная нефтяная конструкция

Эта разновидность нефтяных труб предназначена для перекачки добываемого углеводородного сырья, поэтому имеют более простую конструкцию. Для снижения нагрузок компрессионные трубопроводные изделия используются в качестве вкладышей к обсадным трубам. Но показатели по прочности этих изделий так же должны быть достаточно высокими, поскольку обязаны выдерживать существенные продольные нагрузки, так как такие трубы могут помещаться вглубь бурильных шах на несколько сот метров.

Для изготовления насосно-компрессионных нефтяных конструкций применяется бесшовный метод, поскольку они могут испытывать нагрузки не только в десятки, но и в сотни атмосфер.

Учитывая, что компрессионно-насосные трубы должны выдерживать существенные продольные нагрузки, такой трубный сортамент выпускается с толщиной стенок в 5-7 мм и габаритами от 24 мм до 114 миллиметров. При этом любой мерный отрезок такого изделия после изготовления в обязательном порядке должен проходить дополнительные испытания на сопротивление гидравлическому разрыву.

Соединение компрессионных труб производится при помощи наносимой на торец резьбы. При этом резьба, находящаяся на нижней стороне торца ввинчивается в торец верхнего элемента, для этого торцы компрессионно-насосных труб оснащаются различного вида соединительными элементами – с наружной или внутренней резьбой.

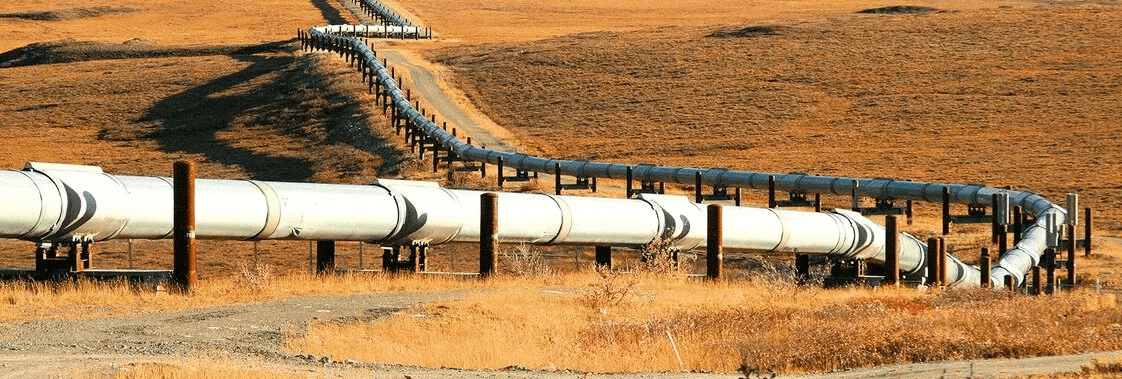

Трубы для транспортировки нефти

Нефть является весьма вязким материалом, отличающихся от большинства других перекачиваемых по трубопроводам жидкостей. Поэтому для транспортировки подобного сырья необходимо использовать трубы большего диаметра. Именно по этой причине трубы для транспортировки нефти имеют минимальное сечение в 114 мм и могут достигать диаметра в 1400 миллиметров. При этом толщина стенок труб для транспортировки нефти не превышает 4 мм.

Нагрузки на такие трубопроводные системы намного ниже, чем для бурильных или обсадных труб, поэтому для их изготовления наиболее подходит сварной метод. При этом используется стальной лист, который сворачивается в заготовку и сваривается по стыковочному шву.

Очень редко трубы для транспортировки нефти могут быть отнесены к бесшовной разновидности. Ведь такие трубы имеют толщину стенок от 4 мм до 32 мм, что существенно увеличивает их вес. Таким образом для создания трубопроводных коммуникаций необходимо будет создавать дополнительный силовой каркас. К тому же трубы с толстыми стенками обладают меньшей гибкостью, что так же создаёт проблемы при создании трубопроводов.

В отличие от других разновидностей нефтяных труб, для этих не используется соединение при помощи муфт или резьбы. Соединение производится при помощи кругового сварного шва, который соединяет торцы отдельных отрезков.

В качестве защитного слоя, призванного препятствовать коррозии, используется специально разработанная битумная смесь, которая наносится с внешней стороны труб. Внутренняя поверхность не подвергается дополнительной антикоррозийной обработке, поскольку нефть относится к нейтральным веществам, не вызывающим окисления.

Таким образом можно сделать выводы, что для нефтяной и перерабатывающей отрасли применяются самые различные разновидности труб, которые обладают особыми эксплуатационными характеристиками, позволяющими производить как добычу, так и транспортировку и переработку углеводородного сырья.

Компания «НОРМЕТ» способна поставлять своим заказчикам любые виды подобной продукции по самой выгодной цене подробнее в нашем каталоге.
